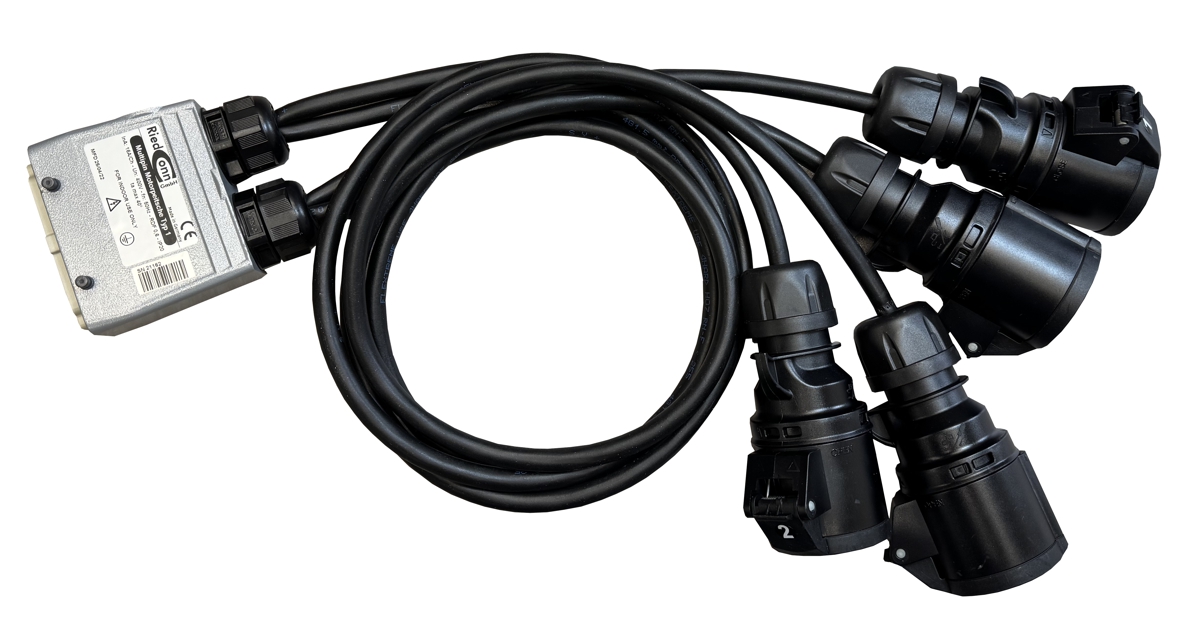

Multipin/Motorpeitsche Typ 1-SW
Stabiles Aluminiumdruckgußgehäuse
Schutzart IP40 / Nur für Inneneinsatz geeignet
IN: HAN-E 16p. male, Tüllengehäuse gerade
OUT: 4x CEE Kupplung schwarz 4p. 16A 400V
Kabellänge = 1,0m ; nummeriert
Kabel Gummileitung H07RN-F 4G1,5 schwarz
2x Kabelverschraubungen (je 2 Kabel)
Zum Anschluss von Motorcontroller an
Kettenzüge
Belegung Multipin 16p.:
Motor 1) L1= Pin 1 / L2= Pin 2/ L3= Pin 3
Motor 2) L1= Pin 4 / L2= Pin 5/ L3= Pin 6
Motor 3) L1= Pin 9 / L2= Pin 10/ L3= Pin 11
Motor 4) L1= Pin 12 / L2= Pin 13/ L3= Pin 14
PE am Gehäuse
